في الاستخدام الفعلي للبطاريات ، غالبًا ما تكون هناك حاجة إلى الجهد العالي والتيار الكبير ، والتي تحتاج إلى توصيل عدة بطاريات مفردة في سلسلة أو متوازية (أو كليهما) ، نسميها حزمة البطارية. تحتاج حزمة بطارية الليثيوم 18650 إلى معيار معين.
1- معنى حزمة بطارية 18650 متسلسلة ومتوازية
بطارية 18650 متسلسلة: عندما يتم توصيل عدة بطاريات ليثيوم 18650 في سلسلة ، يكون جهد حزمة البطارية هو إجمالي جهد البطارية بالكامل ، لكن السعة تظل دون تغيير.

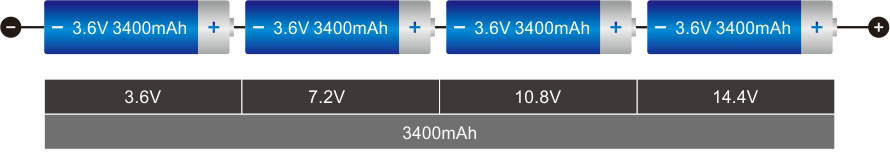

رسم تخطيطي لاتصال 18650-4S
بطارية 18650 بالتوازي: إذا قمت بتوصيل عدة بطاريات ليثيوم 18650 بالتوازي ، يمكنك الحصول على المزيد من الطاقة. يحافظ الاتصال المتوازي لبطارية الليثيوم على ثبات الجهد ، بينما تزداد السعة. السعة الإجمالية هي مجموع السعة الإجمالية لجميع بطاريات الليثيوم المفردة.

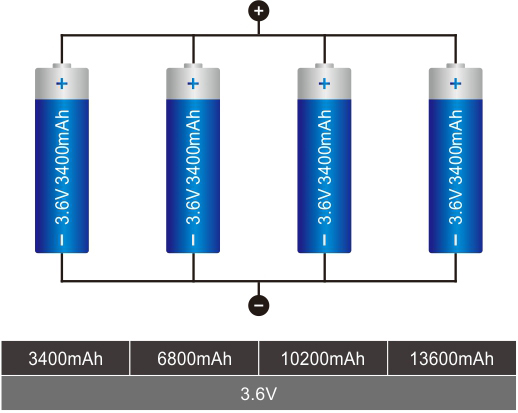

رسم تخطيطي لاتصال 18650-4P
سلسلة اتصال متوازي 18650 بطارية: تتمثل طريقة الاتصال المتسلسل والتوازي في توصيل عدة بطاريات ليثيوم في سلسلة ثم توصيل حزم البطاريات بالتوازي. إنه لا يحسن جهد الخرج فحسب ، بل يحسن أيضًا السعة.

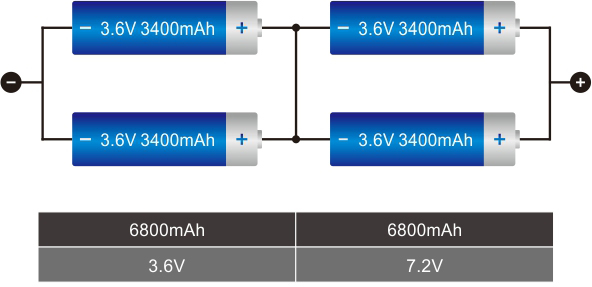

مخطط اتصال 18650-2S2P
2. الاحتياطات لسلسلة والتوصيل المتوازي لبطارية ليثيوم 18650
- اتصال متسلسل ومتوازي بطاريات الليثيوم بحاجة إلى مطابقة خلية البطارية.
معايير مطابقة بطارية الليثيوم: الجهد 10mV مقاومة ≤5mΩ قدرة 20 مللي أمبير - بطارية بنفس الجهد
- البطاريات المختلفة لها جهد كهربائي مختلف. بعد توصيلها بالتوازي ، تقوم البطارية ذات الجهد العالي بشحن بطارية الجهد المنخفض ، مما يستهلك الطاقة وقد يؤدي إلى وقوع حوادث.
- بطارية بنفس السعة
- قم بتوصيل البطاريات بقدرات مختلفة في السلسلة. على سبيل المثال ، قد تختلف البطارية نفسها عن درجة التقادم. سيتم تفريغ البطاريات ذات السعة الصغيرة بالكامل أولاً ، ثم ستزداد المقاومة الداخلية. تحتاج أيضًا إلى استخدام نفس البطارية في حالة التوصيل في سلسلة. خلاف ذلك ، بعد توصيل البطاريات بقدرات مختلفة في السلسلة (على سبيل المثال ، قد تختلف البطارية نفسها في درجة التقادم) ، سيتم تفريغ البطاريات ذات السعة الصغيرة بالكامل أولاً ، ثم ستزداد المقاومة الداخلية.
- في هذه اللحظة ، سيتم تفريغ البطاريات ذات السعة الكبيرة من خلال المقاومة الداخلية للبطاريات ذات السعة الصغيرة ، ثم الشحن العكسي. بهذه الطريقة ، سيتم تقليل الجهد على الحمل بشكل كبير ، ولن تتمكن البطارية من العمل ، والبطارية ذات السعة الكبيرة تعادل فقط البطارية ذات السعة الصغيرة. قد يتسبب الاستخدام طويل الأمد في وقوع حوادث.
3.ميزات 18650 بطارية ليثيوم
- تتطلب حزمة البطارية درجة عالية من الاتساق (السعة ، المعاوقة الداخلية ، الجهد ، منحنى التفريغ ، دورة الحياة).
- عمر دورة حزمة البطارية أقل من عمر بطارية واحدة.
- البطاريات المختلفة لها جهد كهربائي مختلف. بعد توصيلها بالتوازي ، تقوم البطارية ذات الجهد العالي بشحن بطارية الجهد المنخفض ، مما يستهلك الطاقة وقد يؤدي إلى وقوع حوادث.
- يجب استخدامه في ظل ظروف محدودة (بما في ذلك الشحن والتفريغ الحالي ووضع الشحن ودرجة الحرارة وما إلى ذلك)
- بعد تشكيل حزمة بطارية الليثيوم ، سيتم زيادة جهد البطارية وسعتها بشكل كبير ، لذلك يجب حمايتها. يحتاج أيضًا إلى توازن الشحن ودرجة الحرارة والجهد ومراقبة التيار الزائد.
- تحتاج حزمة البطارية إلى تلبية متطلبات التصميم الخاصة بالجهد والقدرة.
